Hej där! Som leverantör av Double Block and Bleed (DBB) kulventiler har jag sett hur vätskehastigheten kan ha en stor inverkan på prestandan hos dessa ventiler. I det här blogginlägget kommer jag att bryta ner detaljerna i hur vätskehastigheten påverkar DBB Kulventiler och varför det är superviktigt att ta hänsyn till det.
Först och främst, låt oss prata om vad en DBB Kulventil är. En DBB Kulventil är en typ av ventil som ger dubbel isolering och blödningsfunktion. Det används ofta i industrier som olja och gas, kemisk bearbetning och kraftproduktion. Ventilen har en kula med ett hål i mitten som kan roteras för att antingen tillåta eller blockera vätskeflödet. När ventilen är i stängt läge skapar den två tätningar som effektivt blockerar vätskan från att strömma igenom. Och avtappningsporten gör att eventuell vätska mellan de två tätningarna kan dräneras.
Låt oss nu gå in på vätskehastighetens inverkan på prestandan hos en DBB Kulventil.
1. Erosion och slitage
En av de mest betydande effekterna av hög vätskehastighet är erosion och slitage på ventilkomponenterna. När vätskan rör sig med hög hastighet kan den bära fasta partiklar eller nötande ämnen. Dessa partiklar kan agera som sandpapper och gradvis slita bort ytorna på kulan, sätet och andra inre delar av ventilen.
Till exempel, i en rörledning som transporterar råolja med vissa sandpartiklar, om vätskehastigheten är för hög, kommer sandpartiklarna att träffa ventilkomponenterna med stor kraft. Med tiden kan detta leda till gropbildning, skåror och så småningom en förlust av ventilens tätningsförmåga. En utsliten ventil kan börja läcka, vilket kan vara en stor säkerhetsrisk i industrier som hanterar farliga vätskor.

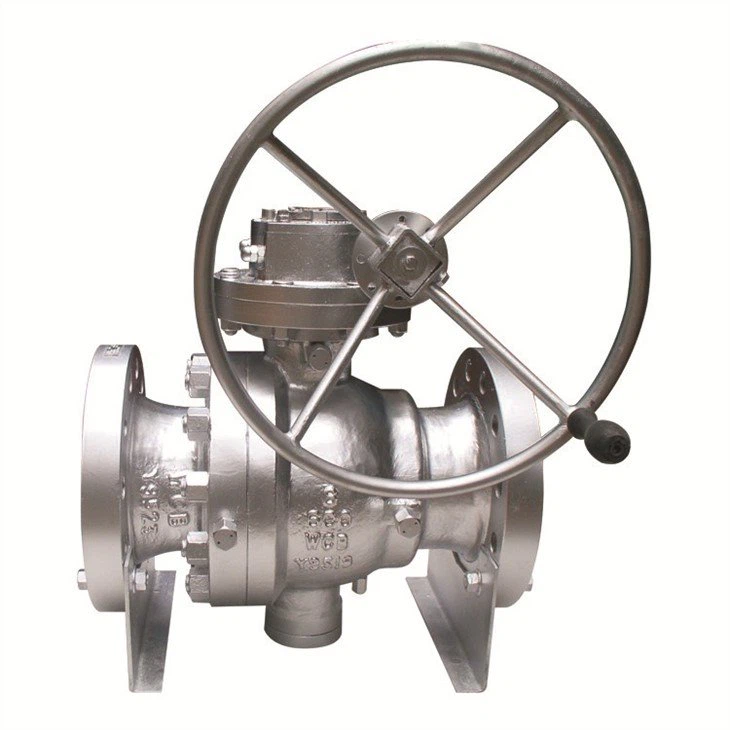

För att lindra detta problem rekommenderar vi ofta att du använderGjuten Trunnion Kulventilsom är designade för att tåla högre slitage. Tappdesignen ger bättre stöd till bollen, minskar belastningen på sätena och gör ventilen mer motståndskraftig mot erosion.
2. Kavitation
Ett annat problem förknippat med hög vätskehastighet är kavitation. Kavitation uppstår när vätsketrycket sjunker under dess ångtryck, vilket gör att ångbubblor bildas. När dessa bubblor kollapsar skapar de en högenergichockvåg som kan skada ventilen.
I en DBB Kulventil, om vätskehastigheten är för hög, speciellt när ventilen är delvis öppen, kan tryckfallet över ventilen vara betydande. Detta kan leda till kavitation. Stötvågorna från de kollapsande bubblorna kan orsaka skador på kulans och sätesytor, vilket resulterar i minskad ventillivslängd och dålig prestanda.
Kavitation kan också orsaka buller och vibrationer i ventilen och rörledningen. Detta påverkar inte bara ventilens prestanda utan kan också vara till besvär i arbetsmiljön. För att förhindra kavitation är det viktigt att noggrant välja ventilstorlek och se till att vätskehastigheten ligger inom det rekommenderade intervallet. VårDIB Kulventilär konstruerad för att minimera risken för kavitation genom att optimera flödesvägen och minska tryckfallet.
3. Flödesmotstånd och tryckfall
Vätskehastigheten påverkar också flödesmotståndet och tryckfallet över DBB-kulventilen. När vätskehastigheten ökar ökar också flödesmotståndet i ventilen. Detta innebär att det krävs mer energi för att driva vätskan genom ventilen.
Ett högt tryckfall kan ha flera negativa konsekvenser. Det kan öka driftkostnaden för systemet eftersom mer kraft behövs för att upprätthålla flödet. I vissa fall kan det också leda till en minskning av vätskans totala flödeshastighet.

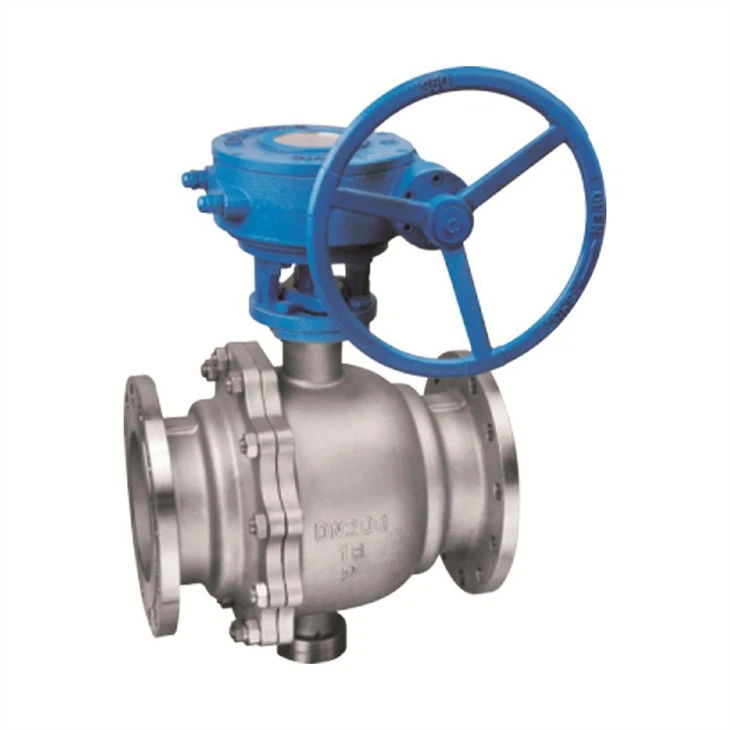

För att hålla tryckfallet inom acceptabla gränser måste vi välja rätt ventilstorlek baserat på den förväntade vätskehastigheten. VårGjuten Trunnion Kulventilär designad för att ha ett lågt flödesmotstånd, vilket hjälper till att minimera tryckfallet och förbättra systemets effektivitet.
4. Tätningsprestanda
Vätskehastigheten kan också påverka tätningsprestandan hos DBB Kulventil. Vid höga hastigheter kan vätskan utöva en större kraft på ventilsätena. Detta kan göra att sätena deformeras eller rör sig något, vilket leder till att tätningen tappas.
Om tätningen äventyras kan ventilen börja läcka. Detta är ett allvarligt problem, särskilt i applikationer där vätskan är giftig, brandfarlig eller på annat sätt farlig. För att säkerställa god tätningsprestanda använder vi högkvalitativa sätesmaterial och avancerad tillverkningsteknik. Våra ventiler är också testade för att säkerställa att de kan bibehålla en tät tätning även under olika vätskehastigheter.
Hur man bestämmer den optimala vätskehastigheten
Så, hur räknar du ut den optimala vätskehastigheten för en DBB Kulventil? Tja, det beror på flera faktorer, inklusive typen av vätska, storleken på ventilen och applikationen.
För de flesta tillämpningar är en allmän tumregel att hålla vätskehastigheten under en viss gräns. För vätskor kan en typisk maximal hastighet vara cirka 3 - 6 meter per sekund. För gaser kan hastighetsgränsen vara högre, vanligtvis i intervallet 15 - 30 meter per sekund.
Detta är dock bara grova riktlinjer. I vissa fall kan du behöva rådgöra med en ventiltekniker eller använda simuleringar av beräkningsvätskedynamik (CFD) för att exakt bestämma den optimala vätskehastigheten för din specifika applikation.
Slutsats
Sammanfattningsvis har vätskehastigheten en djupgående inverkan på prestandan hos en DBB Kulventil. Från erosion och slitage till kavitation, flödesmotstånd och tätningsprestanda, alla aspekter av ventilens funktion kan påverkas av vätskans hastighet.
Som leverantör av DBB Kulventiler förstår vi vikten av dessa faktorer. Det är därför vi erbjuder ett brett utbud av ventiler, bl.aGjuten Trunnion Kulventil,DIB Kulventil, ochGjuten Trunnion Kulventil, som är utformade för att hantera olika vätskehastigheter och driftsförhållanden.
Om du letar efter en DBB Kulventil eller har några frågor om hur vätskehastigheten kan påverka din applikation, tveka inte att höra av dig. Vi är här för att hjälpa dig att göra rätt val och säkerställa optimal prestanda för ditt ventilsystem. Låt oss ta en pratstund om dina specifika behov och se hur vi kan hjälpa dig i din upphandlingsprocess.
Referenser
- "Valve Handbook" av JTR Hughes
- "Fluid Mechanics" av Frank M. White
- Branschstandarder och riktlinjer relaterade till ventildesign och drift
